和田玉的理化性质是其矿物组成与结构构造的外在表现，包括物理性质（光学、力学、密度、硬度等）与化学性质（成分稳定性、耐腐蚀性等），是科学鉴定、品质评价与真伪鉴别的核心依据。
和田玉玉雕图片
本节系统梳理和田玉理化性质的测定方法、指标范围与分析要点。
一、物理性质测定与分析
（一）光学性质
光学性质是和田玉最直观的物理特征，包括颜色、光泽、透明度、折射率、双折射率、荧光性等，是肉眼鉴定与仪器检测的核心指标。
1、颜色
1.1、成因：
主要由透闪石中 Fe²⁺、Fe³⁺、Ti⁴⁺、Cr³⁺等微量元素致色，石墨、赤铁矿等杂质矿物也会影响颜色；Mg²⁺含量越高，颜色越白；Fe²⁺含量越高，颜色越青、绿、墨。
1.2、主要色系：
白色系（白玉、羊脂白玉）、青色系（青玉、青白玉）、绿色系（碧玉）、黑色系（墨玉）、黄色系（黄玉）、糖色系（糖玉），各色系内又有深浅、色调的过渡。
1.3、测定方法：
肉眼观察（自然光下）、色差仪测定（Lab颜色空间），优质白玉 L值≥90（Ｌ值为0-100,0为黑，100为白），a（红-绿）、b （黄-蓝）值接近 0（无明显偏色）。
2、光泽
2.1、类型：
以油脂光泽为典型特征，部分劣质玉料呈蜡状光泽，极少数优质玉料呈弱玻璃光泽；油脂光泽是透闪石纤维交织结构对光线的均匀散射形成的，区别于翡翠的玻璃光泽、石英岩的玻璃光泽。
2.2、测定方法：
肉眼观察、光泽度仪测定，和田玉表面光泽度值通常在 5－15GU 之间，油脂光泽越明显，光泽度值越适中。
3、透明度
3.1、范围：
半透明至不透明，优质白玉、青白玉多为半透明，青玉、墨玉、糖玉多为微透明至不透明；透明度由结构致密性、杂质含量决定，结构越致密、杂质越少，透明度越高。
3.2、测定方法：
肉眼观察（透过玉料观察文字或线条）、透光率仪测定，和田玉透光率通常在 10%－30% 之间。
4、折射率（RI）
4.1、范围：
1.606-1.632（点测法），通常为 1.61－1.63，双折射率 0.021－0.023，因属多矿物集合体，正交偏光镜下无消光位（全消光）。
4.2、测定方法：
宝石折射仪（点测法），是鉴定和田玉的关键指标，可区分于石英岩（RI=1.54）、大理石（RI=1.48－1.65）、玻璃（RI=1.50－1.70）等仿制品。
5、荧光性
5.1、特征：
天然和田玉在长波、短波紫外线下无荧光或弱荧光，少数含杂质的玉料呈弱白色、黄色荧光；经染色、充填处理的和田玉，常出现异常荧光（如黄绿色、橙红色）。
5.2、测定方法：
紫外荧光灯（长波 365nm、短波 254nm），是鉴别处理和田玉的重要手段。
（二）力学性质
力学性质决定和田玉的耐用性与加工性能，包括硬度、韧性、密度、断口等。
1、摩氏硬度（MH）
1.1、范围：
摩氏硬6.0－6.5，少数优质玉料可达 6.9，高于玻璃（5.5）、小刀（5.0－5.5），低于石英（7.0）、翡翠（6.5－7.0）。
1.2、测定方法：
摩氏硬度笔刻划（无损）、维氏硬度仪测定（有损）；硬度稳定是和田玉日常佩戴不易划伤的核心原因，也使其适合精细雕刻。
2、韧性
2.1、特征：
和田玉是自然界韧性最高的玉石之一，韧性值可达 9.0，远高于翡翠（6－7）、石英岩（3－4）；韧性源于纤维交织结构，外力作用下纤维相互牵拉、分散应力，不易崩裂。
2.2、测定方法：
冲击韧性试验、雕刻试验，韧性越高，雕刻时越不易出现崩口，适合制作薄胎器皿、镂空饰品。
3、密度（ρ）
3.1、范围：
密度在2.90－3.10g/cm³，优质和田玉多为 2.95－2.97g/cm³，随 Fe²⁺含量升高，密度略有增大（阳起石密度 3.0－3.1g/cm³）。
3.2、测定方法：
静水力学法（标准方法）、电子密度仪；密度是区分和田玉与仿制品的重要指标，如岫玉密度 2.5－2.8g/cm³、大理石密度 2.7g/cm³、玻璃密度 2.5g/cm³，均低于和田玉。
4、断口
4.1、特征：
参差状断口，断口表面粗糙、凹凸不平，无贝壳状断口（玻璃、石英岩的典型断口）；纤维交织结构使断口呈纤维状、毛刺状，区别于粒状结构的平整断口。
（三）其他物理性质
1、热学性质：
导热性较差，手感温润，冬暖夏凉；熔点约 1200℃，耐高温，可承受常规雕刻、抛光的温度；
2、电学性质：
绝缘体，无导电性，不含自由电子与离子；
3、磁性：
含磁铁矿、铬尖晶石的玉料具弱磁性，可用磁铁吸附测试，是鉴别墨玉（含石墨，无磁性）与磁铁矿化玉料的方法。
和田玉玉雕图片
二、化学性质测定与分析
（一）化学成分
1、主要成分：
以 SiO₂（55%－60%）、MgO（20%－25%）、CaO（12%－15%）、H₂O（2%－3%）为主，FeO（0.1%－5%）为次要成分，MgO/FeO 比值决定透闪石 - 阳起石的端元属性。
2、微量成分：
含 Al₂O₃、TiO₂、MnO、Na₂O、K₂O 等，含量 1），可用于产地溯源。
3、测定方法：
X 射线荧光光谱仪（XRF，无损）、电子探针微区分析（EPMA，微区有损）、电感耦合等离子体质谱仪（ICP-MS，高精度）。
（二）化学稳定性
1、耐酸性：
透闪石化学性质稳定，不溶于稀盐酸、稀硫酸，仅溶于浓热的强酸（如氢氟酸、王水）；含方解石、白云石的玉料，遇稀盐酸会起泡（CaCO₃+2HCl=CaCl₂+CO₂↑+H₂O），可用于鉴别杂质含量。
2、耐碱性：
不溶于常温碱液，耐腐蚀性强，日常佩戴不受汗液、化妆品的影响。
3、热稳定性：
加热至 800℃以上，羟基（-OH）会分解，结构破坏，颜色变深、质地变脆；因此和田玉加工时需避免高温灼烧。

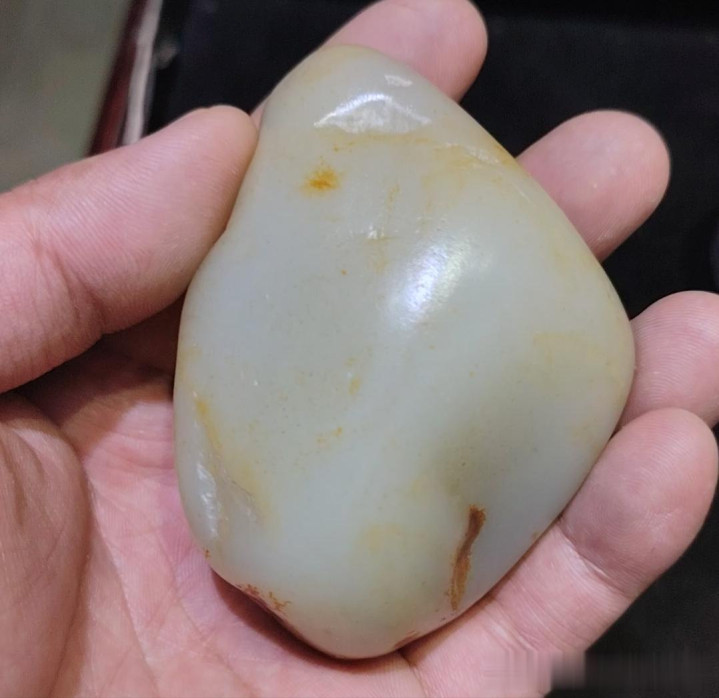

和田玉子料图片
三、常用检测方法与鉴定流程
（一）常规无损检测方法
1、肉眼 + 放大镜观察：
观察颜色、光泽、透明度、宏观结构、皮色、裂隙等，初步判断玉质与真伪；
2、折射仪测定：
点测折射率，确认是否符合和田玉范围；
3、密度测定：
静水力学法测密度，排除低密度仿制品；
4、紫外荧光检测：
观察荧光特征，鉴别处理品；
5、 偏光显微镜观察：
观察微观结构（纤维交织结构），确认矿物组成。
（二）高精度仪器检测
1、X 射线衍射仪（XRD）：
测定矿物晶体结构，确认透闪石含量与物相组成，是鉴定和田玉的 “金标准”；
2. 红外光谱仪（IR）：
检测透闪石的羟基特征峰（3670cm⁻¹），区分天然与处理和田玉（染色处理会出现有机峰）；
3、拉曼光谱仪（Raman）：
微区检测矿物成分，鉴别皮色（天然皮色为赤铁矿特征峰，人工染色为有机染料峰）；
4、扫描电子显微镜（SEM）：
观察微观纤维结构、晶界特征，判断细腻度与结构致密性。
（三）鉴定流程
1、初步筛选：
肉眼观察外观特征，排除明显仿制品；
2、物理指标检测：
折射率、密度、荧光性，确认是否符合和田玉物理参数；
3、结构观察：
偏光显微镜、SEM 观察微观结构，确认纤维交织结构；
4、成分检测：
XRD、IR 确认透闪石为主矿物；
5、综合评价：
结合物理指标、结构、成分，判断玉质等级与是否经处理。
和田玉玉雕图片
